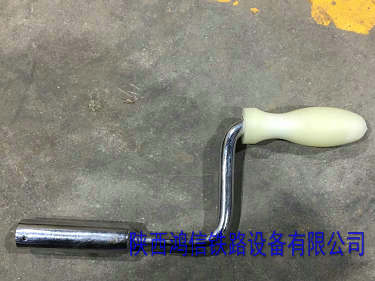

陕西鸿信铁路设备的ZY电液转辙机工具ZY电液应急扳手、压力表及测试软线。ZY电液转辙机工具该工具主要是定向配套用于各型号电液转辙机的随机附带专用工具，也可用于其他转换设备。

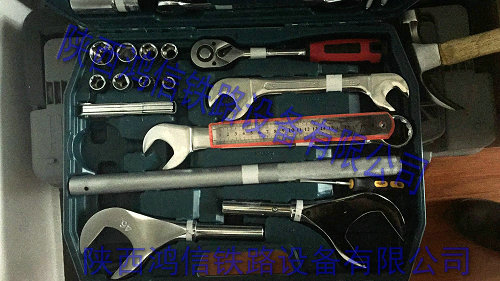

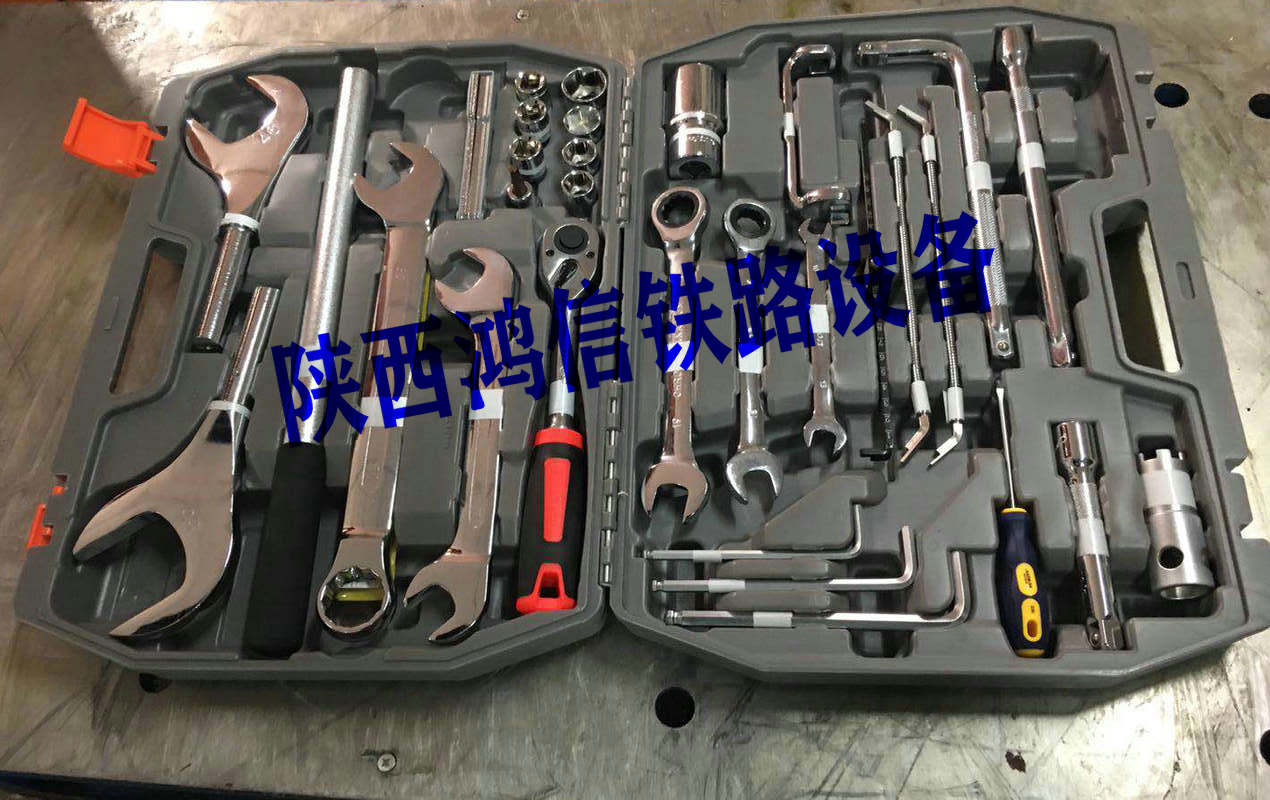

ZY电液转辙机工具该工具具有以下特点：1、携带方便；2、专用性高；3、高效快速；4、满足施工和维护要求。其主要规格及功能如下：

一 、各规格套筒用于紧固转辙机内外六角螺栓，其 中19mm 套筒具有强磁性，便于拆装ZY(J)--7 转辙机油 泵电机组和接点组的地脚螺栓；加长32mm 套筒用于转 辙机溢流阀部件的拆装； HW6mm 套筒批头用于ZY(J)-- 7转辙机保护管内六角螺栓的拆装。

二、18mm×16mm 双开扳手开口一侧用于紧固转辙机 卡套螺母，另一侧用于调整一动流量调节阀和旅流阀压 力。

三、16mm 棘轮快速扳手用于快速紧固油泵支架螺 栓和各部位六角螺栓。

四 、快速脱落棘轮扳手用于配合连接杆和套筒头， 可快速紧固转辙机各部位螺栓(螺栓太紧时请先用配套L 型接杆松开)。

五、10mm 、5mm 加长球头内六角扳手用于紧固转辙 机内螺堵。

六 、 6mm 加长球头内六角扳手用于液压站内溢流压 力的调整。

七、10mm--13mm 开口扳手用于五柱端子架固定螺 栓和油箱底部螺栓的调整。

八、强磁一字改锥用于紧固线卡螺丝和溢流阀六角 钢的提取，还可用于万可端子的拆装。

九、油缸滚轮间隙调整套筒用于转辙机滚轮和动作 板斜面间隙的调整，使用方法如下；检测两边滚轮和动 作板斜面间隙，取下机壳外活塞杆两端平、弹母和垫 圈，用专用套筒先将间隙小的一侧调整母松开，再调整 另一侧的调整母使两边间隙均匀即可。

十、门字形油管扳手用于ZY(J)--7 转辙机门字形油 管的紧固。

十一、锁闭量检查尺用于外锁锁闭量的检测，使用 方法如下：将量具从锁钩和锁闭框之间探入锁闭杆凸台 上，旋转90度后勾住锁钩，锁闭杆凸台外边对应的数值 即是锁闭量的数值。

十二、转辙机机内缺口检查尺有1.5mm×4mm 和 2mm×4mm 两种规格，分别用于内外锁闭转辙机机内缺检测。

十三、200mm钢直尺用于道岔开程的测量。

十四、道岔密贴检查尺共五个规格：0.5mm 、2mm、 1mm 、5mm 、4mm 。 通过不同规格检查尺的组合还可获得如下尺寸：3mm、6mm、8mm、10mm;该检查尺用于检测尖(心)轨与基本轨(翼轨)牵引点处的密贴程度， 还可以检测两牵引点间及密检器部位的密贴程度。

十五、22mm--24mm 异形开口扳手用于新ZY(J)-- 4液压站、转辙机各部位卡套螺母的紧固；

十六、30mm异形开口扳手用于M20螺母的紧固及调整。

十七、46mm、55mm异形开口扳手用于安装装置 M30 螺母和M36 螺母的紧固及调整；

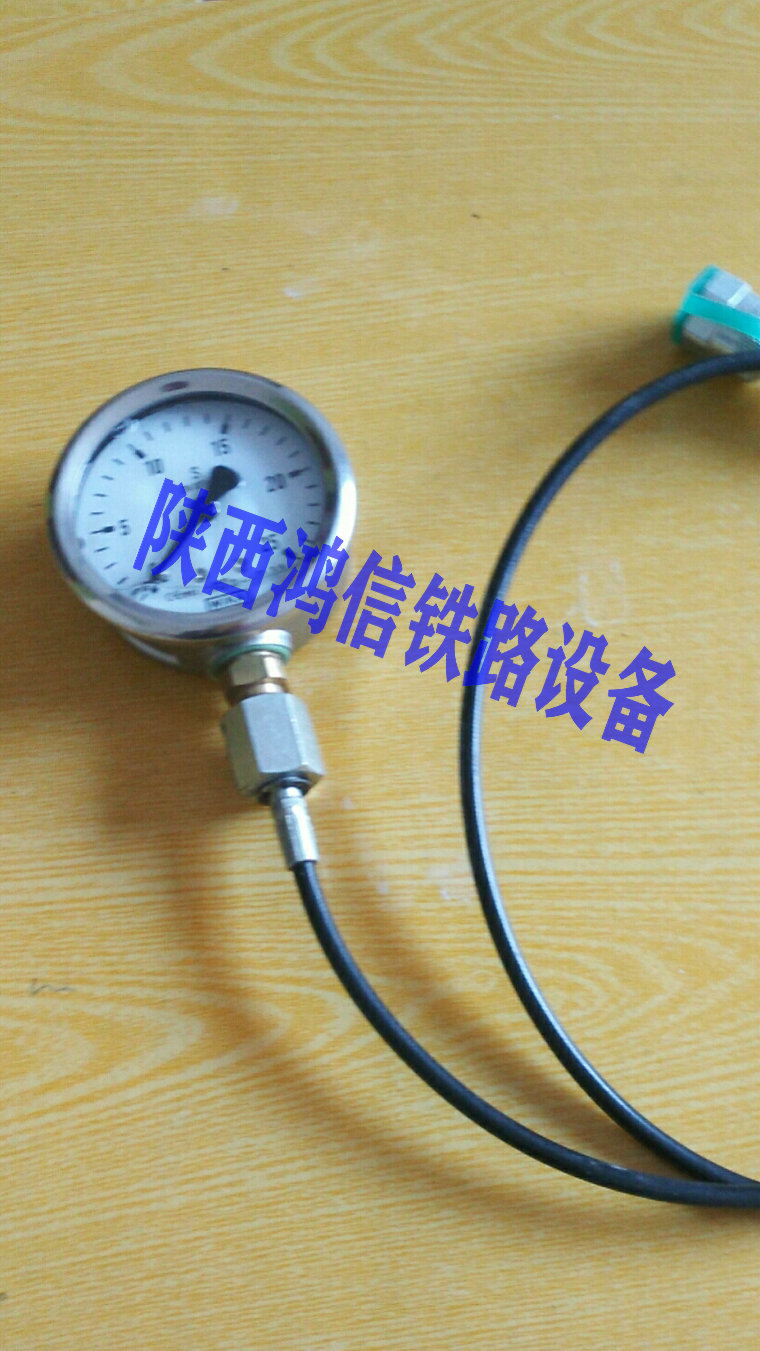

十八、油压表及测压软线线用于系统压力的测量， 通过观察压力数值的变化可以判断故障点；

注 ：ZY4/6 型转辙机配量程10MPa 压力表，其余机 型为20MPa 压力表。
